Forjado colaborante MT-76
€16.11
Detalles:
| Tipo de Producto | Chapa de Forjado colaborante MT-76 |
| Acabado: | Galvanizado |
| Espesor: | 0.75 mm, 0.8 mm, 1.0 mm, 1.2 mm |
| Material: | Acero |
| Canto de Perfil: | 76 mm |
| Ancho útil: | 880 mm |
| Largo: | Corte a medida. Tamaño mínimo de corte: 1600 mm. Tamaño máximo de corte: 12000 mm. |
| Pedido mínimo: | A consultar |
| Plazo de entrega: | A consultar |
| Uso: | Forjado colaborante |
| Reacción frente al fuego: | Clase A1 según norma UNE 13501-1 |
Descripción de la Forjado Chapa colaborante MT-76

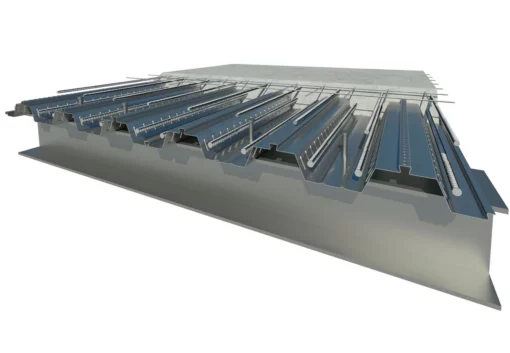

El forjado colaborante MT-76, también conocido como forjado compuesto es una chapa grecada de acero galvanizado que se define por la altura del perfil, incluidas las colas de milano. Se le llama así porque colabora en la adherencia entre acero y hormigón, que permiten hacer frente a las tensiones que generan las cargas y evitan el deslizamiento entre sí.
Es una chapa metálica que representa una solución económica al ahorrar tiempo en la ejecución, además de ahorrar el uso de masas y estructuras en una obra. Está pensado en aplicaciones de edificios de estructura metálica, con dimensiones y espacios de grandes magnitudes. Por esta razón, las chapas colaborantes son ampliamente usadas en edificios industriales y de oficinas, hospitales, centros de ocio, universidades, laboratorios, centros comerciales.
La utilización de este material tiene muchos ventajas: sustituye el encofrado perdido de madera, actúa como plataforma de trabajo, protege y brinda seguridad contra la caída de objetos, soporta las cargas durante el hormigonado, permite la la libre circulación al evitar los apuntalamientos de un encofrado convencional, disminuye el canto útil de forjado, los pesos muertos y el costo total de la estructura metálica.

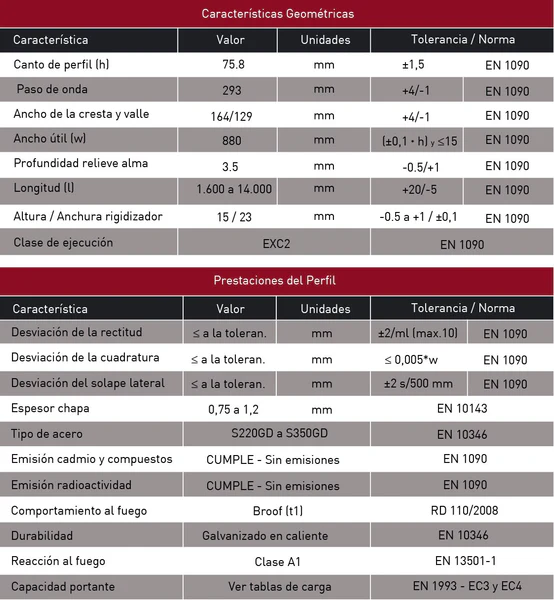

Características técnicas
Características constructivas y de montaje

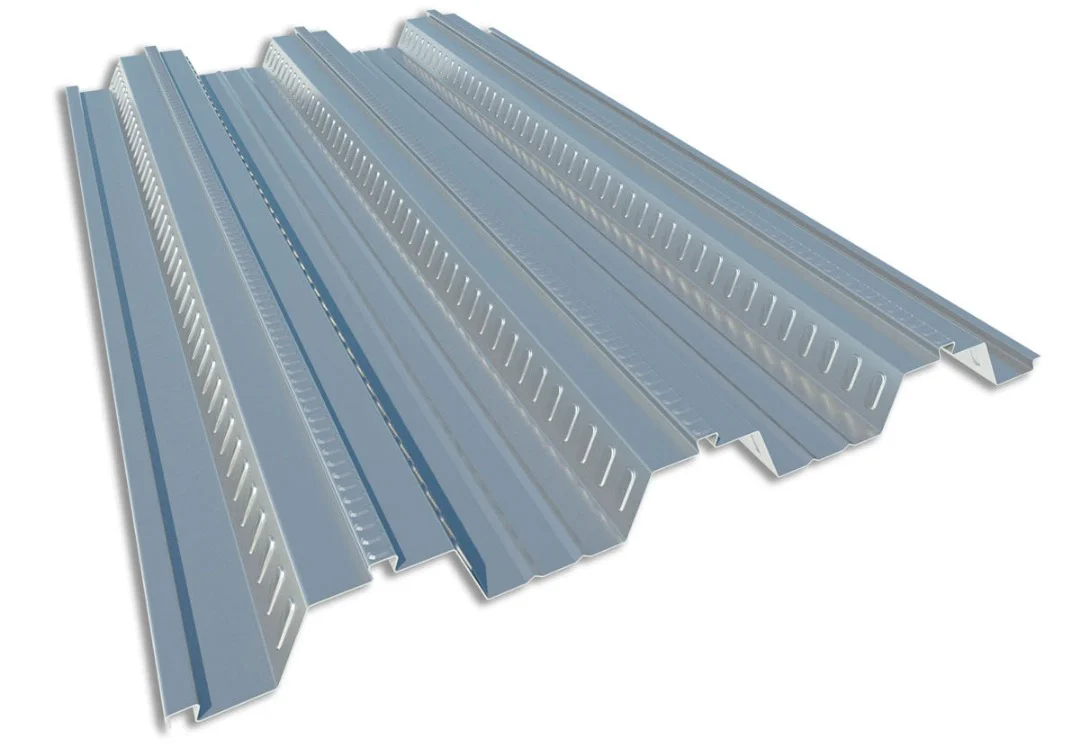

El forjado colaborante MT-76 se caracteriza por su forma grecada con colas de milano en perfil de casi 76 mm. Tiene un paso de onda de 293 mm, ancho de cresta de 164 mm y valles de 129 mm. El alma tiene una profundidad de 3.5 mm y los nervios de la parte superior de la chapa aseguran una perfecta conexión con el hormigón, además de un práctico solape en continuo.
En lo que respecta a la unión del forjado compuesto con la estructura, se puede hacer por tornillo, clavo o soldadura. La elección de una u otra dependerá de la decisión y los cálculos marcados por el proyectista.

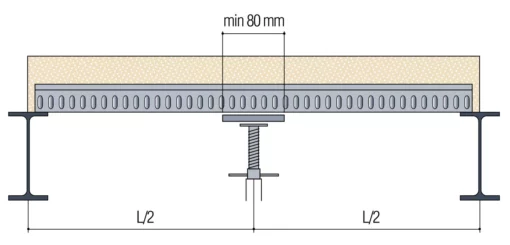

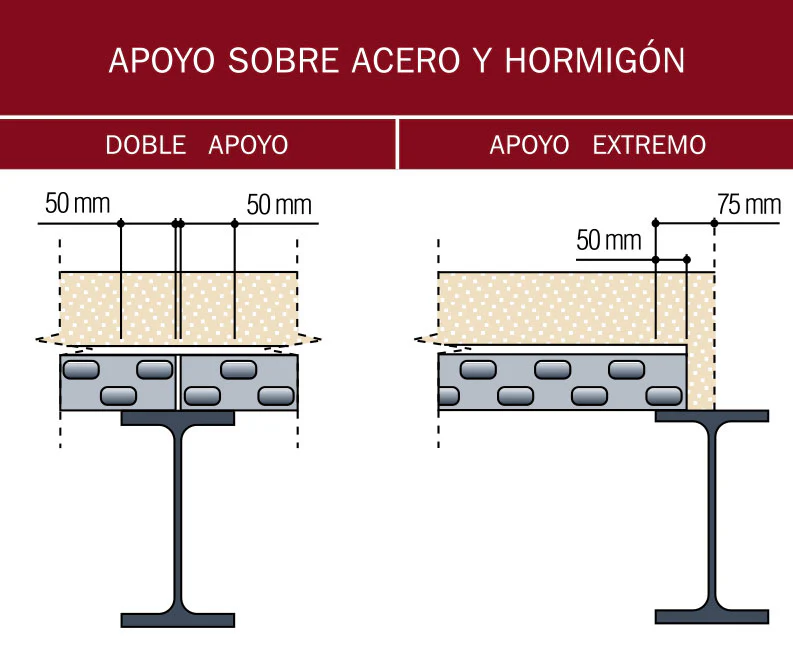

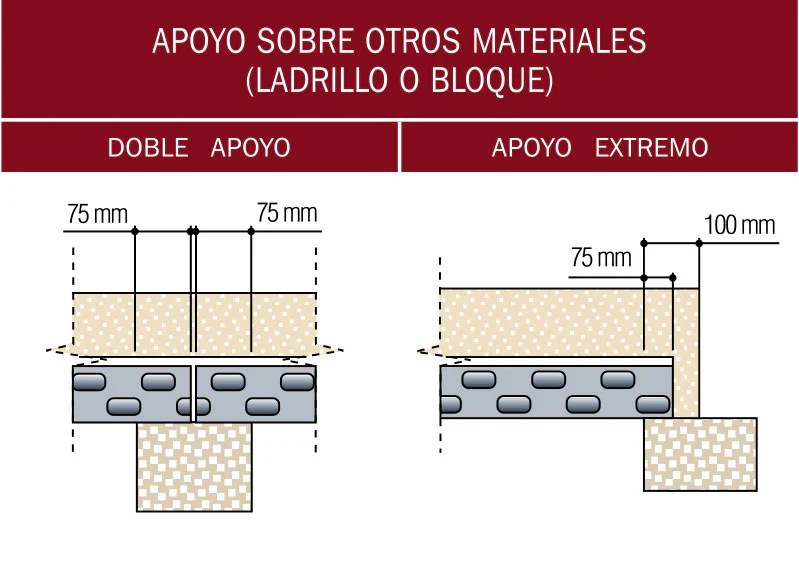

Se aconseja respetar las medidas mínimas indicadas para cada caso en relación a las condiciones de apoyo de las chapas en las vigas. Y fijar cada chapa a medida que se van montando y comprobar que todas estén bien fijadas al finalizar el montaje.
| Color | Galvanizado |
|---|---|
| Espesor de la chapa | 0.8 mm, 1.0 mm, 1.2 mm |
